Есть 1DIN магнитола с моторизированным дисплеем. Магнитола мертвая без процессорного блока, следовательно нужно лепить свой контроллер.
В приводе есть датчик горизонтально задвинутого положения дисплея, датчик горизонтально выдвинутого положения дисплея, датчик вертикально сложенного положения дисплея (готов к задвижению), датчик угла положения дисплея (переменный резистор).Фотки девайса загрузил ниже.
Устройств на микроконтроллерах еще не разрабатывал, опыта в этом нет абсолютно. Сможет ли кто-нибудь помочь в этой задаче.
Насколько смог составил схему, для общего представления.
Есть много Attiny2313, что если возможно буду использовать их.

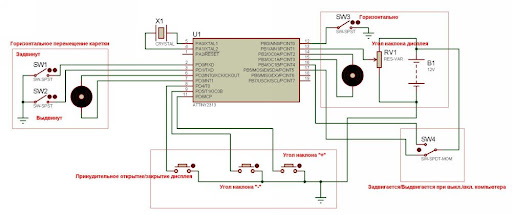

Вот схемка:
Задачи такие:
1 - При включении дисплей выдвигается до угла который был установлен в последнюю сессию. При выключении задвигается.
2 - Реализация кнопки принудительного открытия/закрытия дисплея
3 - Реализация кнопок угла наклона дисплея в открытом состоянии, установленное значение запоминается и при следующем открытии дисплея открывается до этого этого угла.
Может найдутся люди которые смогут помочь в написании прошивки и с советами.
Спасибо заранее!
