ZXprSL · 02.03.2014, 00:16

Нормальное впечатление, нотик был в бардачке у меня, занимал место, верхний бардачок занят монитором, тот что со стороны пассажира был занят нотиком - неудобно было это. Так же был вопрос, закупать мини АТХ плату, корпус делать и думать где разместить системный блок или переделать на планшет.
Решил переделать на планшет, меньше места занимает, меньше проводов тянется.
А так с компом функционал не хуже.

Denkos · 02.03.2014, 08:16

Цитата:

Сообщение от НСО154

Нет у нас его, все объездил, сэндвича полно а вспененного пвх нет, рекламщики все на сэндвиче сидят

Буду дальше штукатурить, а с пвх было бы проще.

Не надо ля,ля.ля. Все есть, сам брал хоть какой толщины.

ZXprSL · 20.03.2014, 23:51

А вот и платка:

ZXprSL · 26.03.2014, 23:21

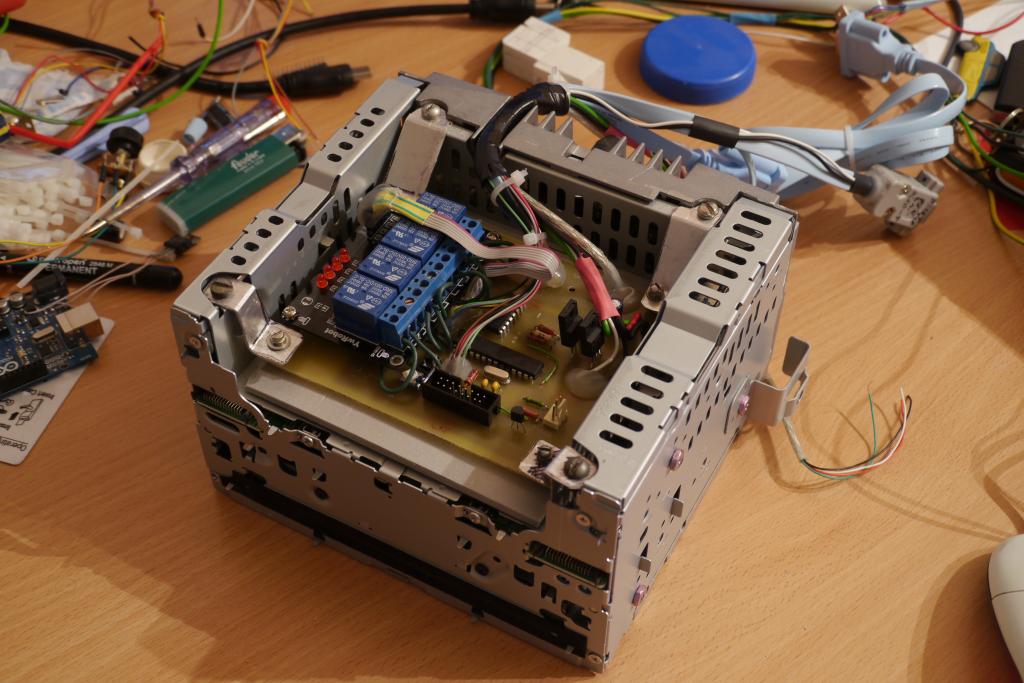

Сделаны и закреплены кронштейны из 1мм алюминиевого листа для крепления платы в место , где предусмотрен касетник в некоторых комплектациях, . Диэлектрик между платой и корпусом магнитолы из ВПВХ 2мм.
Плата закреплена кронштейнами на корпусе магнитолы в штатные резьбовые отверстия М5. И контрольный запуск на данной стадии.

ZXprSL · 26.03.2014, 23:28

Следующий этап - монтирование доп.дисплея в фронтальную панель

ZXprSL · 30.03.2014, 23:25

Ещё фоточки:

НСО154 · 31.03.2014, 05:02

Черную пленку наклеить изнутри в области кнопок и будет зачет. Каким инструментом обрабатывал оргстекло?

ZXprSL · 31.03.2014, 08:05

Да так и хочу, плёнкой тонировочной или краской по трафарету.
Оргстекло ножовкой по металу вырезал, обточка DREMEL`ем. Отверстия сверлом в ручную чтоб не треснуло оргстекло.

vorobey-ru · 31.03.2014, 14:43

А что этот дисплейчик будет показывать ?

ZXprSL · 31.03.2014, 15:08

Цитата:

Сообщение от vorobey-ru

А что этот дисплейчик будет показывать ?

Там реализовано меню для выбора режима управление подёмом монитора по АСС, по сигналу с сигналки, питанием планшета, биксеноновыми модулями (штатный дальний, биксенон, биксенон + штатный).

Пока такой функционал.

Функционал можно добавлять по мере необходимости.
