Nexus 7 2013 в качестве CarPC (читаем "шапку" обязательно!).

[mazay66]

Никогда не устанавливал прошивку Тимура, но если с ней, при подключении ОТГ, появляется +5В на первой ноге разъёма microUSB, то подавать встречно 5В на разъём microUSB не надо. Что бы этого не происходило, я использую сток с ядром Elemental.

[svoboda120]

Воооот... А если по незнанию или по забывчивости все таки +5в. попало на microUSB (прошивка Тимура + патч автовключения + питание планшета на контроллер батареи), то пора внимательно изучать эту тему. Я вас правильно понял?

[oleg707]

Сообщение от mazay66

Никогда не устанавливал прошивку Тимура, но если с ней, при подключении ОТГ, появляется +5В на первой ноге разъёма microUSB, то подавать встречно 5В на разъём microUSB не надо. Что бы этого не происходило, я использую сток с ядром Elemental.

вот прямо только что подал +5В на воткнутый OTG шнурок, через активный хаб.

Флешку через хаб видит. Если планшет на зарядке (qi), то зарядка сразу перестаёт идти. И начинается при вынимании OTG.
Прошивка Slim-444 build9.0, не знаю, насколько корректный с ней эксперимент.
C телефоном такое же поведение.
Могу снять видео.

[skanch]

Сообщение от oleg707

вот прямо только что подал +5В на воткнутый OTG шнурок, через активный хаб.

По такой схеме,как на эскизе? (соответственно с перемычкой внутри HUB-а по линии +5В USB)
Или все же +5В "через активный хаб"?

[mazay66]

Сообщение от oleg707

вот прямо только что подал +5В на воткнутый OTG шнурок, через активный хаб.

Подтверди, правильно ли я понял. На Нексусе 2-го поколения (2013-й) вы активировали режим ОТГ и подали +5В на микроюсб? Что значит через активный хаб? Там +5В доп. питания не идет на выход подключения к планшету. Перемычка стоит?

[oleg707]

Сообщение от skanch

По такой схеме,как на эскизе? (соответственно с перемычкой внутри HUB-а по линии +5В USB)
Или все же +5В "через активный хаб"?

как на эскизе, только +5В с юсб планшета еще заведены на хаб.И в эту точку я подаю внешние +5. То есть на юсб планшета всегда приходит +5В.
В этом режиме планшет просто перестаёт брать зарядку и питается от батареи.

Сообщение от mazay66

Подтверди, правильно ли я понял. На Нексусе 2-го поколения (2013-й) вы активировали режим ОТГ и подали +5В на микроюсб? Что значит через активный хаб? Там +5В доп. питания не идет на выход подключения к планшету. Перемычка стоит?

да, На Нексусе 2-го поколения (2013-й) я активировал режим ОТГ и подал +5В на микроюсб.
Пробовал сначала втыкать otg, а потом подавать туда +5, и также пробовал подавать +5 на разъём отг шнурка, и затем этот шнурок втыкал в юсб 7-13.

В моём активном хабе питание хаба +5 идёт и на юсб ( считайте, что перемычка стоит). На самом деле всё чуть сложнее, хаб этот является частью блока питания БП7, с которым я сейчас экспериментирую.

[svoboda120]

Опишу свой случай. Изначально был один БП (5А), Y-OTG кабель, HUB с доп. питанием, прошивка Тимура и вставленная батарея в планшет Nexus 7 2013 WI-FI. Почитав форум, пришел к выводу, что в зимнее время лучше все таки от батареи избавиться. Приобрел 2 БП по 3А. и один настроил на 4.3в. (на контроллер батареи), а второй на 5.2в. (питание хаба). Естественно поменял OTG-кабель, но не перерезал красный провод на 1-ом контакте. К тому же был прошит патч автовключения. После того как собрал всю схему подал питание на контроллер и отдельно на HUB. Планшет включился, загрузился автоматически и все бы хорошо, но планшет начал сильно нагреваться в районе мат. платы. Настолько сильно, что это чувствовалось сквозь экран. На этом проблемы не закончились - планшет перестал видеть HUB. Подключив к ноутбуку ничего не происходит. Диспетчер устройств не то что его не видит, даже звука при подсоединении планшета никакого не слышно. Немного погуглив нашел на этом форуме тему и понял - сгорел slim port. В мастерской удалили микросхему, спаяли перемычку, но ничем это не помогло - планшет продолжает греться и компом не определяется. Жалко материнку 32Гб. Заменил донором на 16Гб. Вот отсюда и мой вопрос. Этот sleem port сгорел из-за встречного питания на microUSB или причина совершенно другая?
P.S. Есть еще одна материнка с умершей флэш-памятью. Возможно ли где то перепаять память и из двух плат сделать рабочую? Вернее кто нибудь знает сколько эта процедура будет стоить и не дешевле ли найти донора и не мучаться?

P.S.S. oleg707 Я так понял у нас с вами разные схемы подключения. У вас, похоже, батарея оставлена (ранее и у меня так было и проблем не было), а у меня остался только контроллер.

[skanch]

Сообщение от oleg707

как на эскизе, только +5В с юсб планшета еще заведены на хаб.И в эту точку я подаю внешние +5. То есть на юсб планшета всегда приходит +5В.
В этом режиме планшет просто перестаёт брать зарядку и питается от батареи.

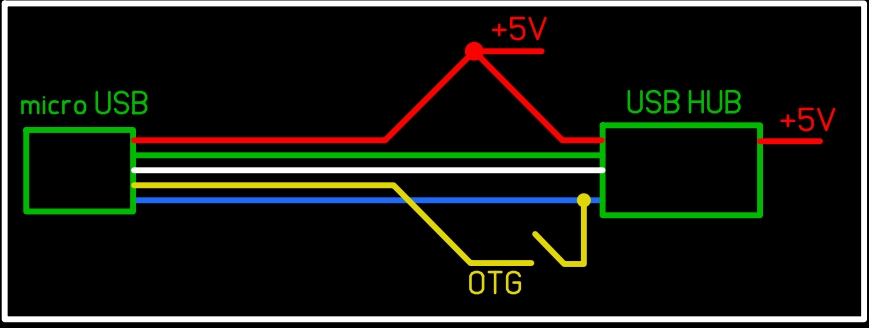

Если правильно понял- вот так? И питание на HUB тоже от отдельного DC-DC? Или источник питания один?

[oleg707]

Сообщение от svoboda120

Опишу свой случай. Изначально был один БП (5А), Y-OTG кабель, HUB с доп. питанием, прошивка Тимура и вставленная батарея в планшет Nexus 7 2013 WI-FI. Почитав форум, пришел к выводу, что в зимнее время лучше все таки от батареи избавиться. Приобрел 2 БП по 3А. и один настроил на 4.3в. (на контроллер батареи), а второй на 5.2в. (питание хаба). Естественно поменял OTG-кабель, но не перерезал красный провод на 1-ом контакте. К тому же был прошит патч автовключения. После того как собрал всю схему подал питание на контроллер и отдельно на HUB. Планшет включился, загрузился автоматически и все бы хорошо, но планшет начал сильно нагреваться в районе мат. платы. Настолько сильно, что это чувствовалось сквозь экран. На этом проблемы не закончились - планшет перестал видеть HUB. Подключив к ноутбуку ничего не происходит. Диспетчер устройств не то что его не видит, даже звука при подсоединении планшета никакого не слышно. Немного погуглив нашел на этом форуме тему и понял - сгорел sleem port. В мастерской удалили микросхему, спаяли перемычку, но ничем это не помогло - планшет продолжает греться и компом не определяется. Жалко материнку 32Гб. Заменил донором на 16Гб. Вот отсюда и мой вопрос. Этот sleem port сгорел из-за встречного питания на microUSB или причина совершенно другая?
P.S. Есть еще одна материнка с умершей флэш-памятью. Возможно ли где то перепаять память и из двух плат сделать рабочую? Вернее кто нибудь знает сколько эта процедура будет стоить и не дешевле ли найти донора и не мучаться?

А в мастерской могли посмотреть, греется ли на самом деле SlimPort ANX7808 или другой элемент?
Тут палили материнки, просто подав питание вместо батареи, и причины не находили. Так что вряд ли и ВЫ услышите ответ, точнее их может быть много и иногда даже противоположных.
ИМХО общий смысл в том, что нет необходимости иметь очень мощные (5А), а нужно иметь быстродействующие дс-дс, хорошо переносящие мгновенную просадку до 6-7 В. Также я обычно советую ставить конденсаторы по выходу дс-дс. Керамику 10мФ + 0,1мФ и электролит, я ставлю 1000мФ (50-100мФ обычно достаточно, остальное на всякий). Также на выход дс-дс я ставлю стабилитроны, на всякий случай. Не знаю, спасут ли в случае ЧП, но так спокойнее.

[skanch]

Сообщение от svoboda120

...oleg707 Я так понял у нас с вами разные схемы подключения. У вас, похоже, батарея оставлена (ранее и у меня так было и проблем не было), а у меня остался только контроллер.

На мой взгляд - это ключевой момент в схеме подключения OTG и одновременной подачей +5В на micro USB планшета...
