Skoda Octavia A5

[Alex-NN]

А почему получилась такая страшная коробка монитора? В посте №14, вроде, были более симпатичные наметки. Опять же ворпрос, наверное, риторический: почему при таком "вагоне" места - монитор 7"?

[gamester]

Сообщение от hatman

Простите мне мою серость, но зачем это????

Кстати, на предыдущих фотках рамки моника не увидел краски нанесенной. А на писано было что уже покрасили. Можно фотки окрашенной?

1. схема нужна чтобы научить включать ноутбук, монитор и доп устройства по появлению питания АСС или нажатию кнопки. Т.е. это контроллер питания. Если делать на основе обічного компа с блоком питания M2-ITX то такую штуку паять не надо. Но M2-ITX стоит 100 у.е. А моя схемка думаю войдет в бютжет 20 у.е. + бпитания ноутбука 40 у.е.
Плюс в мониторе нет автопереключения на камеру заднего вида, его тоже нужно реализовать. И рабочая температура того монитора что у меня от 0 градусов. Умельцы начили его работать от -10. Если еще холоднее то сгорает схема управления подсветкой. Морозы ниже -10 у нас бывают не так часто ноот 0 до -10 бывает часто в итоге подогрев отсека монитора нужно реализовать. (Если купить монитор Лилипут то такой проблемы не будет (но у нас лилипут стоит от 300 у.е. а мой моник вышел мне в 150 у.е.))

2. Я не писал что корпус окрашен. Я написал
"Осталось пройти финишной шпатлефкой, финально зашкурить и покрасить."

[gamester]

Сообщение от Alex-NN

А почему получилась такая страшная коробка монитора? В посте №14, вроде, были более симпатичные наметки. Опять же ворпрос, наверное, риторический: почему при таком "вагоне" места - монитор 7"?

В посте №14 сташнее - она больше и более громоздкая.
Ситуация была следующей:
1. Цена. лилипуты у нас стоят по 300 у.е. а мне достали матрицу 7 с контроллером за 105 у.е. плюс тач за 40 у.е.
2. 8-ок широкоформатных в наличии не было и широкоформатная 8-ка на 1 см выше по габаритам. А я боялся сделать что-то сильновыступающее после варианта в посте 14. где была 8-ка но 4х3.

[gamester]

Времени нет совсем. Работа отедает до 10-12 часов в день. В выходные ремонт квартиры.
Но все же немного выделил времени на проект.
Вот небольшое обновление в виде фоток внешнего вида. Корпус финально зашкурен. На левой стороне разметил дырки под кнопки управления матрицей. Справа выведу светодиоды от контроллера.

[webnao]

Не сочтите за грубость, но такое ощущение что коробку под лучевой монитор сваяли ...

[genec]

Трудоемкая работа, но очень громоздко выглядет.

[gamester]

Сообщение от webnao

Не сочтите за грубость, но такое ощущение что коробку под лучевой монитор сваяли ...

Есть немного, но надеюсь на торпеде будет смотреться получше. В корпусе кроме матрицы, еще будет стоят USB-хаб и контроллер управления питанием. Плюс небольшие вентиляторы которые будут брать воздух из воздуховодов.

Поглядим что в итоге получиться....

[gamester]

Сообщение от genec

Трудоемкая работа, но очень громоздко выглядет.

Спасибо, зато сколько опыта я получил... Вот еще думаю потренироваться в изготовлении прозрачных кнопок из эпоксидной смолы.

[gamester]

Добавил кнопки а также жестко прикрипил матрицу. Кнопки мне не понравились буду переделывать на другие с подсветкой. Доступ в ящик будет сверху.

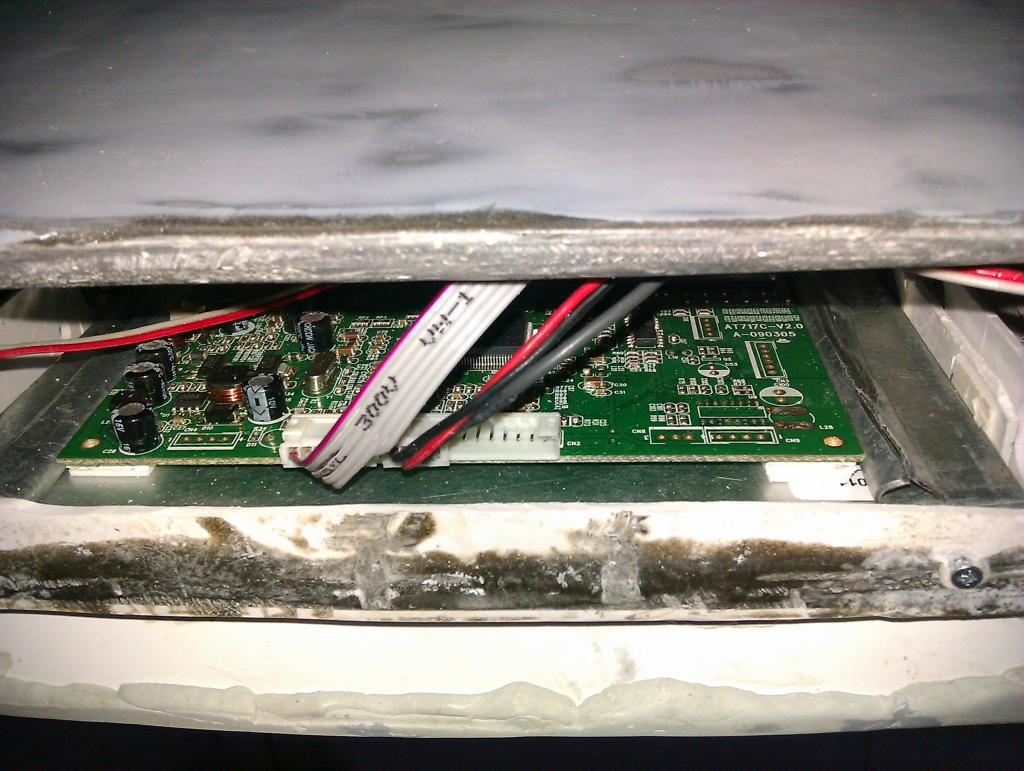

тач приклеен на матрицу при помощи двухстороннего скоча, матрица прижата к корпусу при помощи металических пластин, контроллер приклеен к обратной стороне матрицы на двухсторонний скотч.

[JohnEkb]

А летом под лобовухой то не вскепидрючится на солнешне? ЖК моники то быстро кристаллы проливают на высоких температурах. Или воздухозабор будет для забора холодного от кондея?..если так то хорошо, но и нужно будет на зиму тогда заглушить его от печки, или заранее придумывать автоматическую заслонку.
