Toyota Verossa - Android AirTab P72w - PCCar.ru

Efim · 29.04.2014, 20:49

Как эксперимент решил попробовать Android планшет в качестве головного устройства,
так как продал свой старый мультимедийный проигрыватель Prology, который меня совсем не устраивал

.
Требования:

музыка
навигация
фильмы
дешевизна

Идея PCCar родилась давно, был даже собран по одной из схем на форуме, блок питания.
Но пугала куча ненужных проводов и железок, поэтому и не доведена до конца.

Вообщем после продажи было решено установить планшет в качестве ГУ. Для этого был приобретен DNS Air Tab P72w уцененный (за 1400р.)

Т.к. уценка не было разъема для наушников, не было звука и не работала камера,
но это решилось впайкой тюльпанов и установкой шлейфа камеры на место.

Также были выведены кнопки управления.

Был удален аккумулятор и проверка работоспособности без него.
Но контроллер оставлен.

Планшет стартует и стабильно работает от 4 Вольт, потребление тока в пиках 2 Ампера.

Преобразователь напряжения, который будет питать все это добро удалось найти в старом китайском мультимедийнике,
а точнее даже два (второй будет питать USB хаб). Основанный на ap1507-05 он имеет фиксированное выходное напряжение 5 Вольт и ток до 3-х Ампер, что меня устроило.

Преобразователь был жестко выпилен болгаркой из платы.

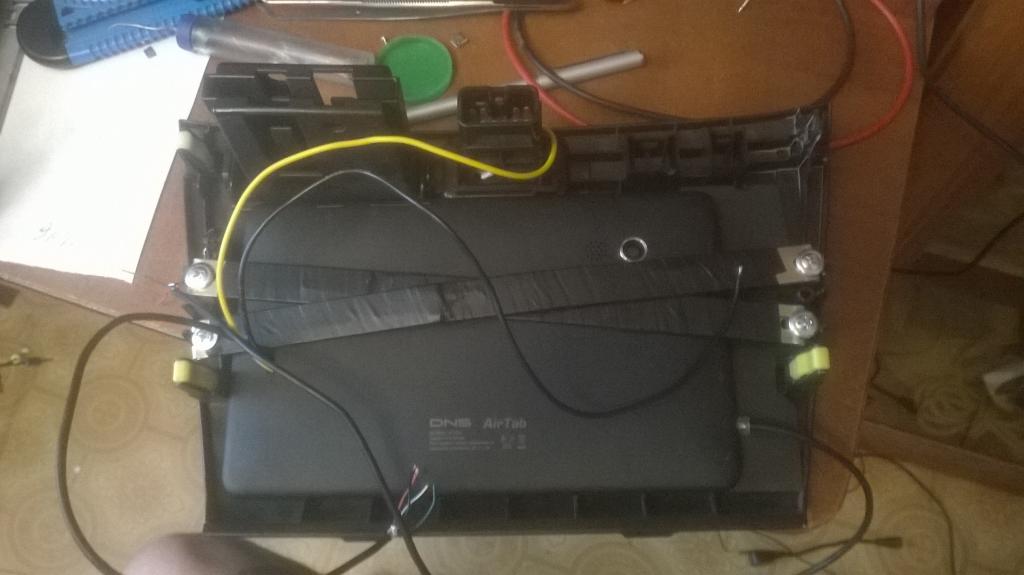

И установлен на рамку.

За одно вывел разъем микрофона и спаял OTG, который будет подсоединен к USB хабу.

Устройство в работе.

В машине.

Планшет подключен к постоянному плюсу на разъеме штатного ГУ. Хаб и усилитель через ACC.
Усилитель Mystery MA 4.300 v2 + саб Mystery MBB-302A.
Ни каких помех и прочего не слышно. Преобразователь напряжения еле теплый. Из всех кнопок установил только кнопку питания (временно).

Очень не удобно управлять планшетов в движении.

В дальнейшем хочется организовать правильное питание на микроконтроллере и удобное управление.

Очень сильно бликует на солнце, буду искать пленку.

Galaxy_Hero · 06.06.2014, 13:16

надо было ставить в верхнюю часть торпеды - внизу неудобно....

CyberSubaru · 12.08.2014, 19:38

Цитата:

Сообщение от Galaxy_Hero

надо было ставить в верхнюю часть торпеды - внизу неудобно....

Дело в том, что старые японские машины имеют несколько другую философию - сверху климат-контроль, снизу музыка.
Например, первое поколение RAV4 имеет вообще очень уё место под магнитолу.
Это сейчас климат-контроль стали делать снизу, под навигацией.

(vS) · 21.10.2014, 14:16

а я климат... перетащил ))) лучще не проси показать )))

Hamster · 21.10.2014, 21:47

В магнитолу в отличие от Carpc смотреть практически не нужно.
А вот перевод взгляда на монитор на скоро ти 100кмч не е ть гууд.

Efim · 17.11.2014, 15:12

Вообщем помехи все таки проявились, буду переделывать блок питания, а пока развязал планшет и усилитель межкаскадными трансформаторами.

Kinstintin · 02.12.2014, 09:51

У меня в Subaru Lancaster тоже климат был на самом верху. Опустил его в самый низ, просверлив отверстия в шасси. Благо, длины проводов хватило. А планшет поднял на самый верх, стало гораздо удобнее. Между ними осталось расстояние в полдина, там на планке разместил потенциометр для управления громкостью. Если надо фото, покажу.

qtoolhoo · 08.12.2014, 12:38

ТО Kinstintin. У меня Legacy BE5 тоже так сделать хочу, покажи фото. Автор темы похоже сжег свой девайс.

Efim · 13.12.2014, 18:55

да по глупости спалил планшет, теперь поставил новый Digma Plane 7.1 и блок питания прикупил с гальванической развязкой

qtoolhoo · 24.12.2014, 13:29

Этот NSD15-12S5?
