Mazda 6 - начинаем строить... - PCCar.ru

SiMuS · 29.10.2010, 15:26

Исходные данные:

Пепелац мацдо6
Дополнительная штатная бошка для раздербана
Yota egg

Давно мучал себя идеей построить carPC и вот дозрел...

SiMuS · 29.10.2010, 15:39

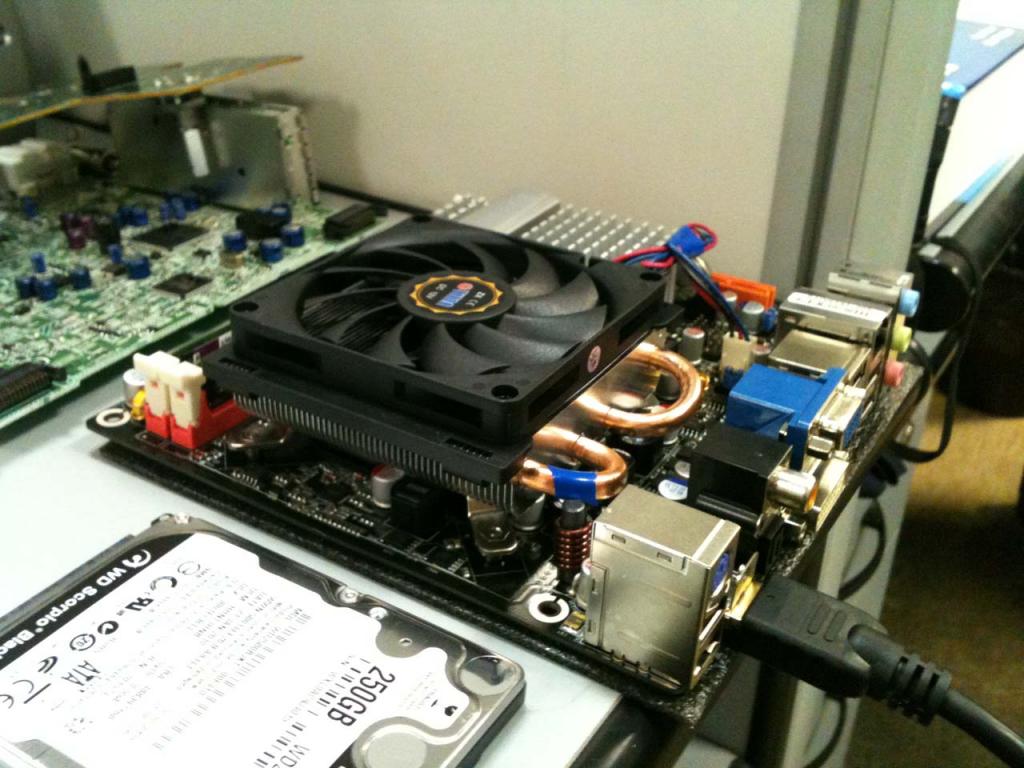

Закупили следующее железо:

Мамка GeForce 9300-ITX WiFi LGA775 GF9300-G-E mini-ITX
Проц Core 2 Quad Q8200 (2,33GHz, 4Mb, FSB 1333MHz, LGA775) OEM
Кулер Titan TTC-NK54TZ (LGA775, low profile,3pin, тепловые трубки)
Жесткий диск 250GB WD2500BJKT SATA 7200 2.5 8m
Память 2Gb 800MHz DDR2 KVR800D2N5/2G CL5 низкопрофильная 2 штуки
Провод HDMI-HDMI (19pin to 19pin) 1,8м, экран.
БП M2-ATX (thx Stasik )
Дисплей с сенсором 800x480 с HDMI+VGA+AV китайский
Остальное еще в планах

Все это добро хочется уместить в 2-din копусе от штатного мафона

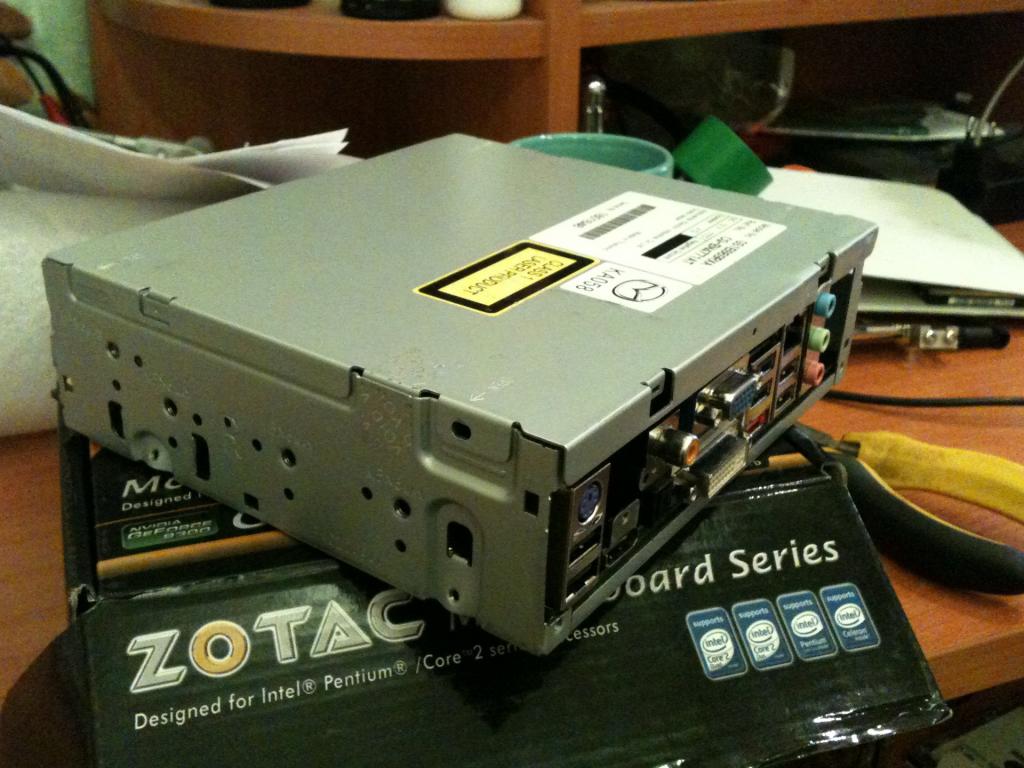

В итоге мамку уместил в лоток из-под чейнджера размером 1 Din)

Выпилили кнопки из морды штатной бошки.

Изготовили рамку из шпатлевки под 7" экран (thx Stasik

)

vindiablo · 29.10.2010, 15:48

маздА красивая)))
рамка получилась изящная)))
должно получиться неплохо

Boch · 30.10.2010, 01:35

молодец все аккуратненько чистенько.

МДА 1 · 30.10.2010, 10:28

Начало заманчево выглядет!Но Zotac - бррр

SiMuS · 31.10.2010, 00:29

Цитата:

Сообщение от МДА 1

Начало заманчево выглядет!Но Zotac - бррр

Хз имел опыт работы с железками в обычных писюков, все нравилось..

SiMuS · 26.10.2011, 13:36

Итак следующий виток. 2-din не влезает. Идею эту забросил...
Очень удачно мне наш сопесочник Rmario подогнал морду от китайской головы.

У Stasik'a приобретен корпус mini-itx в металле.
У него же запилил переходную рамку под моник из оргстекла.

Кнопки от морды подцепил к компе через arduino. На данный момент пытаюсь написать корректно работающий скетч...

Stasik · 27.10.2011, 01:26

Цитата:

Кнопки от морды подцепил к компе через arduino. На данный момент пытаюсь написать корректно работающий скетч...

Без танцев с бубном как всегда не обходится?!

SiMuS · 27.10.2011, 11:37

Цитата:

Сообщение от Stasik

Без танцев с бубном как всегда не обходится?!

C кнопками все уже сделано. Осталось регулировку яркости подсветки доделать. И крепление контроллера матрицы выпилить дремелем.
За седня думаю справлюсь.

SiMuS · 10.11.2011, 16:23

Плата управления мордой.
8 кнопок, 2 энкодера, автоматическая регулировка подсветки кнопок от штатного датчика света.

В будущем планируется рейлизовать еще регулировку подсветки монитора и ИК примник.
